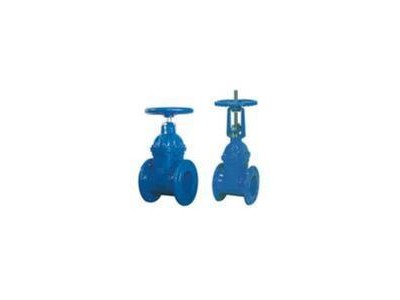

一、弹性座封闸阀产品概述
| 我公司生产的弹性座封闸阀，可根据用户的要求配置各种电动执行机构，实现远距离控制及自动控制。具有灵敏、可靠、安装方便等特点。可广泛用于自来水、污水、建筑、石油、化工、食品、医药、轻纺、电力、船舶、治金、能源系统等流体管线上作为调节合截流装置使用。 |
二、弹性座封闸阀主要零件材料
| 零件名称 | 材料 |
| 阀体 | 灰铸铁、球墨铸铁、铸钢 |
| 闸板 | 球墨铸铁外覆三元乙丙或丁腈橡胶 |
| 阀杆 | 不锈钢 |
| 阀盖 | 灰铸铁、球墨铸铁、铸钢 |
| 支架 | 灰铸铁、球墨铸铁、铸钢 |
| 电动头 |
三、弹性座封闸阀主要技术参数
公称压力：1.0～2.5MPa
公称通经：50～600mm
工作温度：0～80℃
适用介质：水、油、气等
法兰标准：GB/T17241.6 GB9113
试验标准：GB13927 AP1598
四、弹性座封闸阀主要外形连接尺寸
| 公称通径 | L | D1 | D2 | D3 | H | B | f | n-Φd | 配用螺给 | ||||
| mm | inch | 1.0MPa | 1.6MPa | 1.0MPa | 1.6MPa | 1.0MPa | 1.6MPa | ||||||
| 40 | 1 1/2″ | 165 | 88 | 110 | 150 | 310 | 18 | 3 | 4-Φ18 | M16 | |||
| 50 | 2″ | 178 | 102 | 125 | 165 | 340 | 20 | 3 | 4-Φ18 | M16 | |||
| 65 | 2 1/2″ | 190 | 122 | 145 | 185 | 370 | 20 | 3 | 4-Φ18 | M16 | |||
| 80 | 3″ | 203 | 133 | 160 | 200 | 410 | 22 | 3 | 8-Φ18 | M16 | |||
| 100 | 4″ | 229 | 158 | 180 | 220 | 450 | 24 | 3 | 8-Φ18 | M16 | |||
| 125 | 5″ | 254 | 184 | 210 | 250 | 480 | 26 | 3 | 8-Φ18 | M16 | |||
| 150 | 6″ | 267 | 212 | 240 | 285 | 550 | 26 | 3 | 8-Φ23 | M20 | |||
| 200 | 8″ | 292 | 268 | 295 | 340 | 630 | 30 | 3 | 8-Φ23 | 12-Φ23 | M20 | ||
| 250 | 10″ | 330 | 320 | 350 | 355 | 405 | 750 | 32 | 3 | 12-Φ23 | 12-Φ27 | M20 | M24 |
| 300 | 12″ | 356 | 370 | 400 | 410 | 460 | 820 | 32 | 4 | 12-Φ23 | 12-Φ27 | M20 | M24 |
| 350 | 14″ | 381 | 430 | 460 | 470 | 520 | 980 | 36 | 4 | 16-Φ23 | 16-Φ27 | M20 | M24 |
| 400 | 16″ | 406 | 482 | 515 | 525 | 580 | 1010 | 38 | 4 | 16-Φ27 | 16-Φ31 | M24 | M27 |
| 450 | 18″ | 432 | 532 | 565 | 585 | 640 | 1195 | 40 | 4 | 20-Φ27 | 20-Φ31 | M24 | M27 |
| 500 | 20″ | 457 | 585 | 620 | 650 | 715 | 1270 | 42 | 4 | 20-Φ27 | 20-Φ34 | M24 | M30 |
| 600 | 24″ | 508 | 685 | 725 | 770 | 840 | 1390 | 48 | 5 | 20-Φ31 | 20-Φ37 | M27 | M33 |
