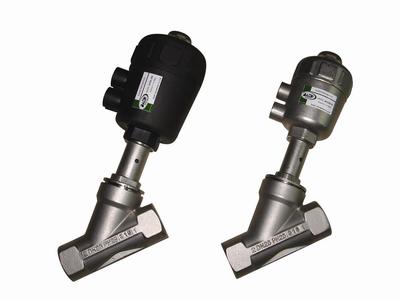

外部先进导角座阀，溢流口与滑块间有自调节密封压盖，在与普通截止阀相比时，阀体角座结构可实现较大流量。 内螺纹气动角座阀技术参数 压力范围 0～16bar 介质温度 -10℃～+180℃ 环境温度 -10℃～+60℃ 气源压力 0.4～0.7Mpa 阀体材料 CF8、CF8M CF3、CF3M 密封材料 聚四氟乙烯执行机构外壳材料 聚酰胺控制气体 中性气体、空气 内螺纹气动角座阀选取 -控制功能：常开-PPS执行机构外壳适用于环境温度+5℃～+130℃-无复位弹簧 双作用执行机构-三夹式连接-独立可调行程极限，适于高低流量-手动应急开关-先导阀适用的Namur适配器 内螺纹气动角座阀参数 | 接口D [英寸] | 内孔 [mm] | KV值 [m /h] | 工作压力 [bar] | 要求的控制压力[bar] | 执行机构尺寸 [ mm] | 流向 | 控制功能 |
| G3/8″ | 13 | 3.7 | 0～16 | 4～7 | 40 | 阀座上方 | |
| G1/2″ | 15 | 4.2 | 0～16 | 4～7 | 50 | 阀座上方 | |
| G3/4″ | 20 | 8. | 0～16 | 4～7 | 50 | 阀座上方 | |
| G 1″ | 25 | 19 | 0～16 | 4～7 | 63 | 阀座上方 | |
| G1 1/4″ | 32 | 27.5 | 0～16 | 4～7 | 63 | 阀座上方 | |
| G1 1/2″ | 40 | 42 | 0～16 | 4～7 | 63 | 阀座上方 | |
| G 2″ | 50 | 52 | 0～16 | 4～7 | 80 | 阀座上方 | |
| G2 1/2″ | 65 | 77 | 0～16 | 4～7 | 80 | 阀座上方 |
